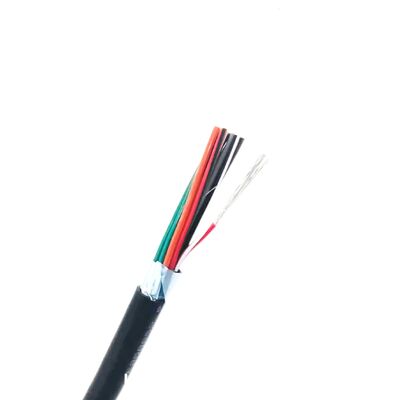

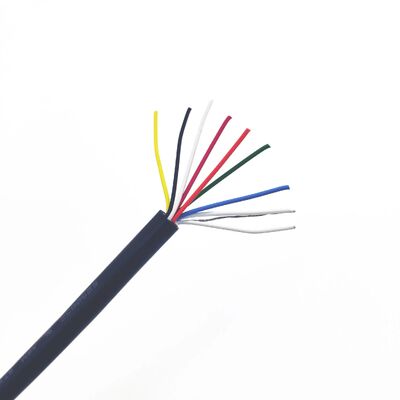

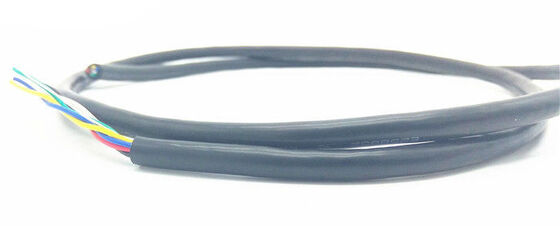

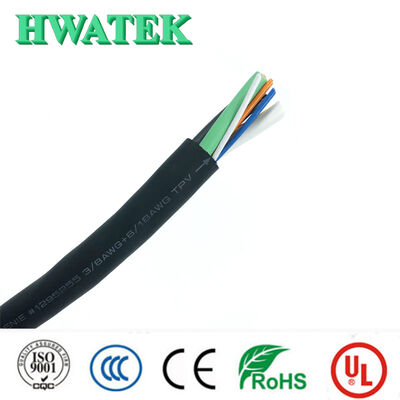

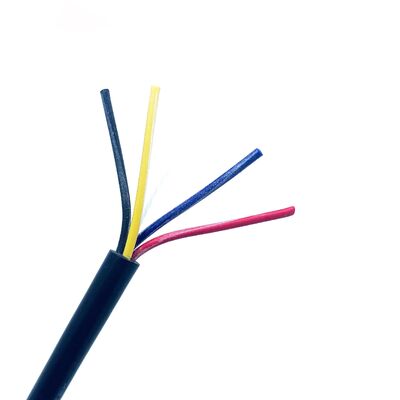

UL2517 300V Ανθεκτικό σε λάδι πολύκλωνο εύκαμπτο καλώδιο
Επισκόπηση προϊόντος
Αυτό το καλώδιο σήματος ελέγχου ανελκυστήρα με ονομαστική τάση 300V διαθέτει χάλκινους αγωγούς, μόνωση, γέμιση, ταινία, προαιρετική θωράκιση και εξωτερικό περίβλημα. Σχεδιασμένο για εφαρμογές καλωδίωσης φρεατίου ανελκυστήρα, το καλώδιο προσφέρει υψηλή ευκαμψία, αντίσταση σε θερμοκρασία έως 105°C, αντοχή σε λάδι και επιβραδυντικότητα φλόγας. Όλα τα υλικά συμμορφώνονται με τα περιβαλλοντικά πρότυπα RoHS και Reach.
Βασικά χαρακτηριστικά
Υψηλή ευκαμψία
Σχεδιασμένο για εύκολη εγκατάσταση σε περιορισμένους χώρους ανελκυστήρα
Αντοχή σε θερμοκρασία
Ονομαστική για θερμοκρασίες λειτουργίας -40°C έως 105°C
Αντοχή σε λάδι
Κατάλληλο για έκθεση σε λάδι 60°C ή 80°C
Επιβραδυντικό φλόγας
Πληροί τα πρότυπα δοκιμής φλόγας VW-1, FT1, FT2
Πεδία εφαρμογής
Χρησιμοποιείται κυρίως για σταθερή εγκατάσταση καλωδίων μετάδοσης σήματος σε φρεάτια ανελκυστήρα, συμπεριλαμβανομένων:
- Καλωδίωση ντουλαπιού ελέγχου προς διακόπτη φρεατίου
- Καλώδιο φρεατίου διακόπτη κυκλώματος ασφαλείας
- Διακόπτες εξαναγκασμού άνω/κάτω και τερματικοί διακόπτες
- Καλώδια κορμού και διακλάδωσης κλειδαριάς πόρτας
- Καλώδια κύριας γραμμής και διακλάδωσης οθόνης ορόφου
| Πεδίο εφαρμογής |
Ονομαστική τάση |
Προτεινόμενες προδιαγραφές |
Προτεινόμενος αριθμός πυρήνων |
Ντουλάπι ελέγχου → καλωδίωση διακόπτη φρεατίου
Καλώδιο φρεατίου διακόπτη κυκλώματος ασφαλείας |
300V |
26AWG-14AWG |
7+1 |
| Διακόπτης εξαναγκασμού άνω, διακόπτης εξαναγκασμού κάτω, τερματικός διακόπτης άνω, τερματικός διακόπτης κάτω, διακόπτης κλειδώματος σκάλας, διακόπτης επιστροφής πυρκαγιάς |
300V |
26AWG-14AWG |
2+1 |
| Καλώδιο κορμού κλειδαριάς πόρτας και καλώδιο διακλάδωσης κλειδαριάς πόρτας στο φρεάτιο |
300V |
26AWG-14AWG |
2+1 |
Ντουλάπι ελέγχου → καλωδίωση οθόνης ορόφου φρεατίου
Καλώδιο κύριας γραμμής οθόνης ορόφου, καλώδιο διακλάδωσης οθόνης ορόφου |
300V |
26AWG-14AWG |
Αριθμός στρώσεων +N+PE |
Διάγραμμα δομής καλωδίου
Κατασκευή καλωδίου:
1 - Αγωγός, 2 - Μόνωση, 3 - Γέμιση, 4 - Ταινία, 5 - Θωράκιση (Προαιρετικό), 6 - Εξωτερικό περίβλημα
Εκτύπωση:E258652 AWM STYLE 2517 ***AWG 105°C 300V VW-1- c AWM I/II A/B 105°C 300V FT1 -LF- HWATEK
Βασική κατασκευή
- Αγωγός:Συμπαγής ή πολύκλωνος χαλκός
- Μόνωση:Ειδικό μείγμα PVC
- Θωράκιση ή πλέξη:Προαιρετικό
- Περίβλημα:Ειδικό μείγμα PVC
Συμμόρφωση με πρότυπα
Διεθνή πρότυπα:UL758, UL1581, UL2556
Περιβαλλοντική συμμόρφωση:Συμβατό με RoHS, REACH
Τεχνικές προδιαγραφές
- Ονομαστική τάση:300V
- Ονομαστική θερμοκρασία:-40°C έως 105°C
- Ονομαστική φλόγας:VW-1, FT1, FT2
- Αντοχή σε λάδι:Λάδι 60°C ή 80°C
- Δοκιμή αντοχής τάσης:AC 2.0kV/1min
Λεπτομερείς προδιαγραφές
Ο παρακάτω πίνακας παρέχει λεπτομερείς διαστασιακές και ηλεκτρικές προδιαγραφές για διάφορες διαμορφώσεις καλωδίων:
| Αριθμός πυρήνων × Προδιαγραφές |
Δομή αγωγού |
Εξωτερική διάμετρος αγωγού (mm) |
Μέσο πάχος μόνωσης (mm) |
Εξωτερική διάμετρος μόνωσης (mm) |
Μέσο πάχος περιβλήματος (mm) |
Τελική εξωτερική διάμετρος (mm) |
Καθαρό βάρος καλωδίου (kg/km) |
Μέγιστη αντίσταση DC αγωγού (20°C) Ω/km |
| 2C×26AWG |
7/0.16 |
0.48 |
0.30 |
1.2±0.05 |
0.76 |
4.3±0.20 |
19.2 |
150 |
| 2C×24AWG |
7/0.20 |
0.60 |
0.30 |
1.3±0.05 |
0.76 |
4.5±0.20 |
21.9 |
94.2 |
| 2C×22AWG |
7/0.254 |
0.76 |
0.30 |
1.5±0.05 |
0.76 |
4.9±0.20 |
27.0 |
59.4 |
| 2C×20AWG |
7/0.32 |
0.96 |
0.30 |
1.7±0.10 |
0.76 |
5.3±0.20 |
33.7 |
36.7 |
| 2C×18AWG |
16/0.254 |
1.15 |
0.30 |
1.9±0.10 |
0.76 |
5.7±0.20 |
41.2 |
23.0 |
| 2C×16AWG |
26/0.254 |
1.49 |
0.30 |
2.2±0.10 |
0.76 |
6.4±0.30 |
55.2 |
14.6 |
| 2C×14AWG |
41/0.254 |
1.87 |
0.30 |
2.6±0.10 |
0.76 |
7.2±0.30 |
75.7 |
8.96 |
Σημείωση:Οι λεπτομερείς διαστάσεις και οι τεχνικές παράμετροι υπόκεινται στις προδιαγραφές του προϊόντος μας. Τα παραπάνω προϊόντα είναι μη θωρακισμένα τυπικά μοντέλα και μπορούν επίσης να προσαρμοστούν σύμφωνα με τις απαιτήσεις του πελάτη ή την πραγματική χρήση.
