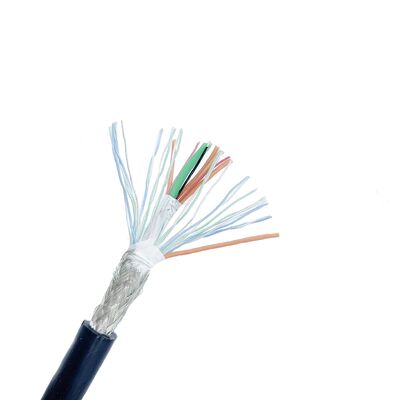

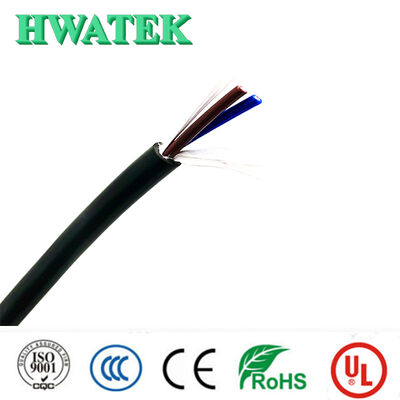

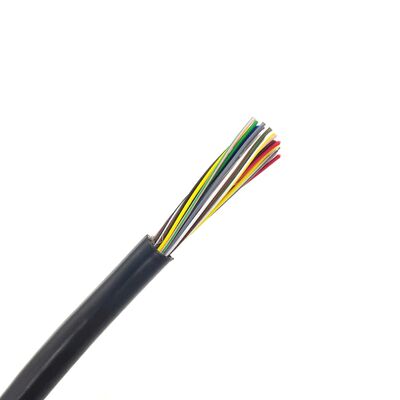

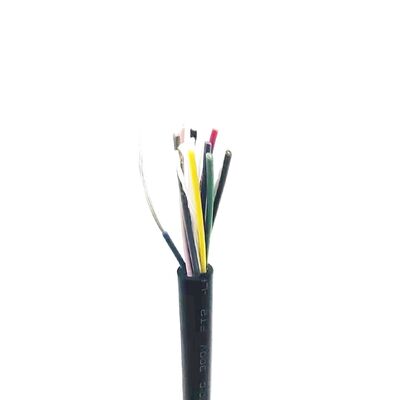

Φωτιά 26AWG πολυπυρηνικό ευέλικτο καλώδιο
Επισκόπηση του προϊόντος
Αυτό το καλώδιο σήματος ελέγχου 300V για καλωδίωση αγωγού ανελκυστήρα διαθέτει αγωγούς χαλκού, μόνωση, γέμιση, ταινία, προαιρετική προστασία και εξωτερική κάλυψη.αντοχή σε θερμοκρασίαΌλα τα υλικά συμμορφώνονται με τα περιβαλλοντικά πρότυπα RoHS & Reach.
Βασικά χαρακτηριστικά
Υψηλή ευελιξία για εύκολη εγκατάσταση
Ανθεκτικότητα σε θερμοκρασίες: -40°C έως 105°C
Ανθεκτικό στο λάδι: 60°C ή 80°C
Αντιφλεγμονώδης: VW-1, FT1, FT2
Συμμόρφωση με τις απαιτήσεις RoHS & Reach
300V ονομαστική τάση
Πεδία εφαρμογής
Χρησιμοποιείται κυρίως για σταθερή εγκατάσταση καλωδίων μετάδοσης σήματος σε φρεάτια ανελκυστήρων.
| Πεδίο εφαρμογής |
Διορισμένη τάση |
Συνιστώμενες προδιαγραφές |
Συνιστώμενος αριθμός πυρήνων |
Κεφαλάκι ελέγχου → καλωδίωση του διακόπτη ανύψωσης
Καλώδιο ανύψωσης διακόπτη ασφαλείας |
300V |
26AWG-14AWG |
7+1 |
| Ανώτερος αναγκαστικός διακόπτης, κατώτερος αναγκαστικός διακόπτης, ανώτερος περιοριστικός διακόπτης, κατώτερος περιοριστικός διακόπτης, διακόπτης κλειδώματος σκάλας, διακόπτης επιστροφής πυρός |
300V |
26AWG-14AWG |
2+1 |
| Καλώδιο κορμού κλειδαριού πόρτας και καλώδιο κλαδί κλειδαριού πόρτας στο διάδρομο ανύψωσης |
300V |
26AWG-14AWG |
2+1 |
Κεφαλάκι ελέγχου → καλωδίωση οθόνης δαπέδου υψωτήρα
Καλώδιο κύριας γραμμής οθόνης δαπέδου, καλώδιο διακλαδίου οθόνης δαπέδου |
300V |
26AWG-14AWG |
Αριθμός στρωμάτων +N+PE
Σημείωση: Ο αριθμός των στρωμάτων είναι 7 και άνω |
Διάγραμμα δομής καλωδίου
1 - Διευθυντής
2 - Μόνωση
3 - Γέμισμα
4 - Τραπέζι
5 - Ασπίδα (προαιρετική)
6 - Εξωτερική κάλυψη
Εκτύπωση:E258652 AWM STYLE 2517 ***AWG 105oC 300V VW-1- c AWM I/II A/B 105oC 300V FT1 -LF- HWATEK
Βασική κατασκευή
- Διοικητής:Στερεά ή ράβδους
- Απομόνωση:Ειδικό μεικτό PVC
- Ασπίδα ή πλέξιμο:Προαιρετικό
- Ζακέτο:Ειδικό μεικτό PVC
Πρότυπα συμμόρφωσης
UL758
UL1581
UL2556
RoHS
REACH
Τεχνικές προδιαγραφές
- Ονομαστική τάση:300V
- Καθορισμένη θερμοκρασία:-40 oC έως 105 oC
- Κατηγορία φλόγας:Το VW-1, το FT1, το FT2
- Αντίσταση σε λάδι:60oC ή 80oC
- Δοκιμή αντοχής στην τάση:Δρομολόγιο ηλεκτρικής ενέργειας
Λεπτομερείς προδιαγραφές
| Αριθμός πυρήνων*Προδιαγραφές |
Δομή αγωγού |
Εξωτερική διάμετρος αγωγού (mm) |
Μέσο πάχος μόνωσης (mm) |
Εξωτερική διάμετρος μόνωσης (mm) |
Μέσο πάχος της κάλυψης (mm) |
Τελική εξωτερική διάμετρος (mm) |
Καθαρό βάρος καλωδίων (kg/km) |
Μέγιστη αντίσταση συνεχούς ρεύματος του αγωγού (20oC) Ω/km |
| 2C*26AWG | 7/0.16 | 0.48 | 0.30 | 1.2±0.05 | 0.76 | 4.3±0.20 | 19.2 | 150 |
| 2C*24AWG | 7/0.20 | 0.60 | 0.30 | 1.3±0.05 | 0.76 | 4.5±0.20 | 21.9 | 94.2 |
| 2C*22AWG | 7/0.254 | 0.76 | 0.30 | 1.5±0.05 | 0.76 | 4.9±0.20 | 27.0 | 59.4 |
| 2C*20AWG | 7/0.32 | 0.96 | 0.30 | 10,7±0.10 | 0.76 | 5.3±0.20 | 33.7 | 36.7 |
| 2C*18AWG | 16/0.254 | 1.15 | 0.30 | 1.9±0.10 | 0.76 | 50,7±0.20 | 41.2 | 23.0 |
| 2C*16AWG | 26/0.254 | 1.49 | 0.30 | 2.2±0.10 | 0.76 | 60,4±0.30 | 55.2 | 14.6 |
| 2C*14AWG | 41/0.254 | 1.87 | 0.30 | 20,6±0.10 | 0.76 | 7.2±0.30 | 75.7 | 8.96 |
Σημείωση 1: Οι λεπτομερείς διαστάσεις και οι τεχνικές παραμέτρους υπόκεινται στις προδιαγραφές των προϊόντων μας.και μπορεί επίσης να προσαρμοστεί σύμφωνα με τις απαιτήσεις των πελατών ή την πραγματική χρήση.
