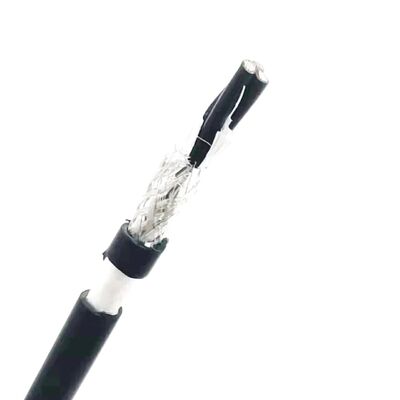

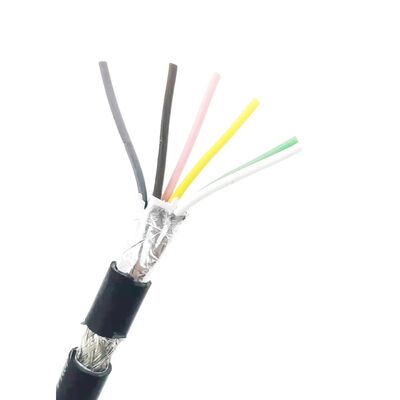

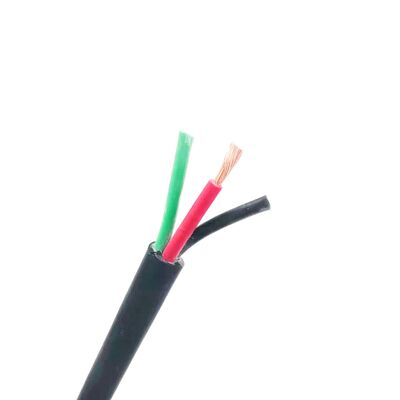

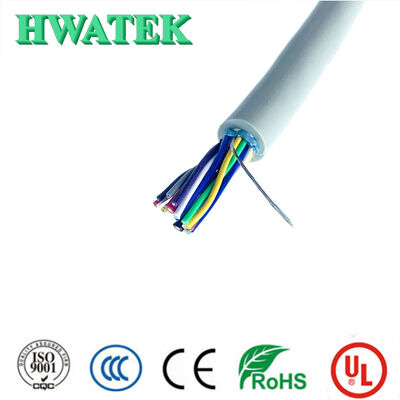

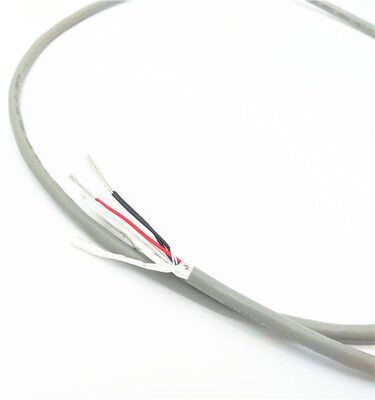

Καλώδιο ηλεκτρικής ενέργειας ανελκυστήρα αντίστασης UV SJT με μόνωση από PVC
Επισκόπηση του προϊόντος
SJT, SJTW, 300V, 105oC, αντοχή σε υπεριώδη ακτινοβολία, αντοχή σε υγρασία, VW-1, καλώδιο ηλεκτρικής ενέργειας απομονωμένου PVC για το μηχανοστάσιο ανελκυστήρα.
Εισαγωγή του προϊόντος
Η καλωδίωση στο μηχανοστάσιο του ανελκυστήρα με ονομαστική τάση 300 V αποτελείται από χαλκό αγωγό, μόνωση, γέμιση, ταινία, θωράκιση και εξωτερική κάλυψη.Το καλώδιο διαθέτει μεγάλη ευελιξία, αντοχή σε υψηλές θερμοκρασίες, αντιφλεγμονώδεις ιδιότητες και πληροί τις απαιτήσεις για εξωτερική χρήση και ειδικούς χώρους: αντοχή στην υγρασία, αντοχή σε υπεριώδεις ακτίνες και αντοχή σε λάδια.Όλα τα υλικά συμμορφώνονται με τα τελευταία πρότυπα προστασίας του περιβάλλοντος RoHS & Reach.
Βασικά χαρακτηριστικά
- Υψηλή ευελιξία για εύκολη εγκατάσταση
- Αντοχή σε υψηλές θερμοκρασίες έως 105 oC
- Καθορισμός επιβράδυνσης φλόγας VW-1
- Ανθεκτικότητα σε υπεριώδη ακτινοβολία για εξωτερικές εφαρμογές
- Ανθεκτικότητα στην υγρασία
- Αντίσταση σε λάδι
- Υλικά συμβατά με το RoHS & Reach
Πεδίο εφαρμογής
Χρησιμοποιείται κυρίως για σταθερή εγκατάσταση καλωδίων μεταφοράς σε μηχανοστάσια ανελκυστήρων.
Τυπικές εφαρμογές: κιβώτιο διανομής → γραμμή ηλεκτρικής ενέργειας του κιβωτίου ελέγχου, κιβώτιο ελέγχου → γραμμή ηλεκτρικής ενέργειας του κινητήρα
Διάγραμμα δομής καλωδίου
1 - αγωγός, 2 - μόνωση, 3 - γέμιση, 4 - ιμάντα, 5 - ασπίδα (προαιρετικό), 6 - εξωτερική κάλυψη
Εκτύπωση: E366579 TYPE STOW ***AWG 105oC 600V VW-1 HWATEK
Βασική κατασκευή
- Διοδηγός: στερεός ή με ράμματα
- Μόνωση: Ειδικό μείγμα PVC
- Ασπίδα ή πλέξιμο: προαιρετικό
- Ζακέτα: Ειδικό PVC μείγμα
Πρότυπα συμμόρφωσης (ST/STW)
- Διεθνής: UL62, UL1581
- Συμμόρφωση RoHS, REACH
Τεχνικές προδιαγραφές (ST/STW)
- Διάταξη:
- Ονομαστική θερμοκρασία: -40 oC έως 105 oC
- Κατηγορία φλόγας: VW-1, FT1, FT2
- Αντίσταση στο λάδι: 60oC ή 80oC
- Δοκιμή αντοχής στην τάση: AC 2,0 kV/1min
Προδιαγραφές προϊόντος
| Αριθμός πυρήνων*Προδιαγραφές |
Δομή αγωγού |
Εξωτερική διάμετρος αγωγού (mm) |
Μέσο πάχος μόνωσης (mm) |
Εξωτερική διάμετρος μόνωσης (mm) |
Μέσο πάχος της κάλυψης (mm) |
Τελική εξωτερική διάμετρος (mm) |
Καθαρό βάρος καλωδίων (kg/km) |
Μέγιστη αντίσταση συνεχούς ρεύματος του αγωγού (20oC) Ω/km |
| 3C*12AWG ((4mm2) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 110,8±0.40 | 199.3 | 5.64 |
| 3C*10AWG ((6mm2) | 7/15/0.254 | 3.20 | 1.14 | 50,7±0.20 | 1.52 | 16.1±0.60 | 356.9 | 3.546 |
| 4C*12AWG ((4mm2) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 12.9±0.50 | 248.2 | 5.64 |
| 4C*10AWG ((6mm2) | 7/15/0.254 | 3.20 | 1.14 | 50,7±0.20 | 1.52 | 170,6±0.60 | 446.1 | 3.546 |
| 5C*12AWG ((4mm2) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 14.1±0.50 | 301.5 | 5.64 |
| 5C*10AWG ((6mm2) | 7/15/0.254 | 3.20 | 1.14 | 50,7±0.20 | 1.52 | 190,6±1.0 | 540.3 | 3.546 |
| 3C*12AWG ((4mm2) +16AWG ((1.5mm2) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 12.3±0.40 | 222.1 | 5.64 |
| 3C*10AWG ((6mm2) +12AWG ((4mm2) | 7/15/0.254 | 3.20 | 1.14 | 50,7±0.20 | 1.52 | 160,6±0.60 | 400.4 | 3.546 |
| 4C*12AWG ((4mm2) +16AWG ((1.5mm2) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 130,6±0.50 | 274.9 | 5.64 |
| 4C*10AWG ((6mm2) +12AWG ((4mm2) | 7/15/0.254 | 3.20 | 1.14 | 50,7±0.20 | 1.52 | 18.3±0.60 | 495.0 | 3.546 |
| 3C*12AWG ((4mm2) +2C*16AWG ((1.5mm2) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 13.1±0.50 | 248.6 | 5.64 |
| 3C*10AWG ((6mm2) +2C*12AWG ((4mm2) | 7/15/0.254 | 3.20 | 1.14 | 50,7±0.20 | 1.52 | 17.5±0.60 | 452.9 | 3.546 |
Σημείωση:Οι λεπτομερείς διαστάσεις και οι τεχνικές παραμέτροι υπόκεινται στις προδιαγραφές των προϊόντων μας.και μπορεί επίσης να προσαρμοστεί σύμφωνα με τις απαιτήσεις των πελατών ή την πραγματική χρήση.
