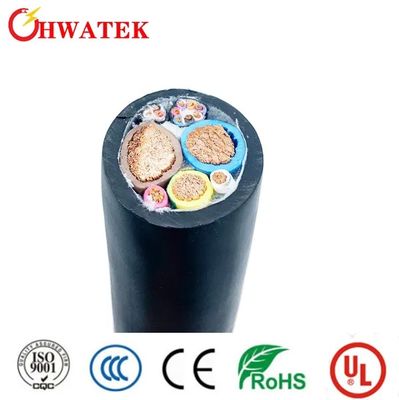

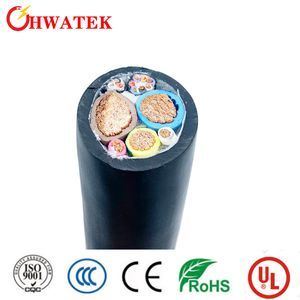

1000V υψηλής τάσης συνεχής ρεύματος καλώδιο φόρτισης ηλεκτρικού οχήματος με μόνωση TPU και σχεδιασμό πολυπυρήνων συμβατό με το RoHS
Basic Properties
Certification:
ISO9001, CE, CCC, RoHS
Trading Properties
Minimum Order Quantity:
3.000 μέτρα
Price:
US $0.5-1 / Meter
Product Summary
1000V HV Υψηλής τάσης EV φορτιστή ηλεκτρικής ενέργειας Πολυπυρήνα DC ηλεκτρικό καλώδιο καλωδίου Προδιαγραφές προϊόντος Ειδικότητα Ονομασία καλωδίου Καλώδιο ηλεκτρικής ενέργειας ΠΡΟΣΟΧΗ ΚΑΒΕΛΟΥ 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2)Συμμόρφωση με το RoHS Άρθρο Α: 2C × 80mm2Β: 1C × 25 ...
Product Details
Επισημαίνω:
Καλώδιο φόρτισης ηλεκτρικού ηλεκτρικού οχήματος συνεχούς ρεύματος
,Καλώδιο φόρτισης ηλεκτρικών οχημάτων με μόνωση TPU
,Καλώδιο φόρτισης ηλεκτρικών οχημάτων που συμμορφώνεται με το RoHS
Sheath Material:
TPE
Insulation Material:
TPU
Material Shape:
Στρογγυλό σύρμα
Cable Specification:
2C × 80mm2+1c × 25mm2+2c × 4mm2+(3c × 0.75mm2) (P2)+(7c × 0.75mm2)
Conductor Material:
Χάλυβα χωρίς ράβδο
Conductor Size:
2580/0,20 ±0,008mm, 798/0,20 ±0,008mm, 224/0,15±0,008mm
Outer Diameter:
12,40±0,25mm, 7,00±0,20mm, 2,70±0,15mm, 1,40±0,10mm
Insulation Thickness:
1,60mm, 1,20mm, 1,00mm, 0,50mm
Rated Voltage:
Συνεχή 1000V
Rated Temperature:
Jacket -40 ~ 90ºC, μόνωση -40 ~ 125ºC
Max Conductor Resistance:
0,242 Ω/χλμ, 0,78 Ω/χλμ, 4,95 Ω/χλμ, 26 Ω/χλμ
Insulation Voltage Withstand:
AC 2.5kV/5min, ρεύμα διαρροής ≤5mA
Min Insulation Resistance:
500mΩ.km
Tensile Strength:
≥20mPa
Elongation:
≥300%
Product Description
1000V HV Υψηλής τάσης EV φορτιστή ηλεκτρικής ενέργειας Πολυπυρήνα DC ηλεκτρικό καλώδιο καλωδίου
Προδιαγραφές προϊόντος
| Ειδικότητα | Ονομασία καλωδίου | Καλώδιο ηλεκτρικής ενέργειας |
|---|---|---|
| ΠΡΟΣΟΧΗ ΚΑΒΕΛΟΥ | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) Συμμόρφωση με το RoHS |
|
| Άρθρο | Α: 2C × 80mm2 Β: 1C × 25 mm2 C: 1C × 4mm2 D: (3C × 0,75mm2) ((P2) Ε: (7C × 0,75 mm2) |
|

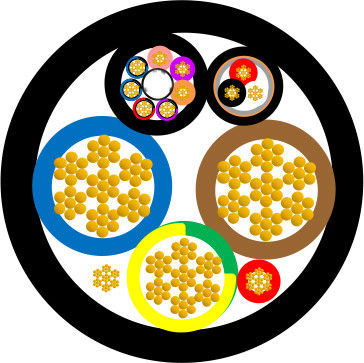

Λεπτομερή Κατασκευή
| Συστατικό | Προδιαγραφές |
|---|---|
| Οδηγός |
Υλικό:Χάλυβα χωρίς ράβδο Μέγεθος: - 2580/0,20 ± 0,008 mm - 798/0,20 ± 0,008 mm - 224/0,15±0,008mm +10/1# Tinsel+1000D Kevlar - 40/0.15±0.008mm+10/0.19mm Τάναλ+200DKevlar - 40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar |
| Υπερβολική δόση | 12.40±0.25mm. 7.00±0.20mm. 2.70±0.15mm. 1.40±0.10mm. 1.40±0.10mm. |
| ΜΕΤΡΟΠΟΙΗ |
Υλικό:Θερμοπλαστική (EF2585,85±3A) Ελάχιστο μέσο πάχος:1.60mm. 1.20mm. 1.00mm. 0.50mm. 0.50mm Ελάχιστο πάχος σε κάθε σημείο:1.34mm 0.98mm 0.80mm 0.35mm 0.35mm Υπερβολική δόση:15.60±0.40mm 9.60±0.30mm 4.70±0.20mm 2.50±0.10mm 2.50±0.10mm |
| ΔΙΑΦΟΡΙΣΜΟΣ-1 |
Συμπλήρωμα:/ Cotton. / Cotton (Πόμβαρο) Υλικό:/ Al-mylar (προσοχή προς τα έξω) |
| ΠΑΡΑΓΜΟΣ |
Υλικό:/ Tο κονσερβοποιημένο χαλκό / Μέγεθος:0,12mm, ≥60% |
| Εσωτερικό μπουφάν |
Υλικό:/ TPE TPE Ελάχιστο μέσο πάχος:- 0,60 χιλιοστά. - 0,60 χιλιοστά. Ελάχιστο πάχος σε κάθε σημείο:- 0,42 χιλιοστόμετρο. Υπερβολική δόση:7,20±0,25mm. 9,70±0,25mm. |
| ΔΙΑΦΟΡΗΣΗ |
Συμπλήρωμα:Σιδηρόπλεγμα PP Υλικό:Μη υφαντικές ύλες (≥ 25% επικαλυπτόμενες) Συγκρότηση:2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) |
| ΠΑΡΑΜΑΤΑ |
Υλικό:ΤΡΥ Ελάχιστο μέσο πάχος:2.80mm Ελάχιστο πάχος σε κάθε σημείο:2.28mm Υπερβολική δόση:380,00+0,6/-1,00 mm |
Χαρακτηριστικά επιδόσεων
| Ηλεκτρικά χαρακτηριστικά | ΦΙΣΙΚΕΣ ΙΧΕΙΣ |
|---|---|
|
Ονομαστική τάση:Συνεχή 1000V Ονομαστική θερμοκρασία: - Ζακέτο: -40 ~ 90oC - Απομόνωση: -40~125°C Μέγιστη αντίσταση του αγωγού ((20oC): Α:0.242Ω/km Β:00,78Ω/km C:4.95Ω/km D&E:26Ω/km Μείωση της τάσης αντίστασης (Core A & B,10m): Δράση διαρροής AC 2,5kV/5min ≤5mA Τελειωμένο καλώδιο Αντιστάθμιση τάσης (κέντρο Α έως Α & Β, 10m): Δυναμικό ρεύματος διαρροής Ελάχιστη αντίσταση μόνωσης ((20oC, πυρήνας Α έως Α & Β):500MΩ.km |
Δυνατότητα τράβηξης:≥20MPa Επέκταση:≥ 300% Ηλικιωμένη κατάσταση:110±1oC × 168h Ποσοστό αρχικής αντοχής σε ελαστικότητα:≤ ± 30% Ποσοστό αρχικής επιμήκυνσης:≤ ± 30% Δοκιμή πίεσης υψηλής θερμοκρασίας:≤ 50% Δοκιμή θερμικού σοκ:Χωρίς ρήξη. Δοκιμή συμβατότητας:GB/T 33594 Δοκιμή με φλόγα:GB/T 18380.12-2008 Δοκιμή τεχνητής ανθεκτικότητας:GB/T 33594 Δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας:-40°C × 16H, χωρίς ρωγμές. Χημικό οξύ στρες:Αλκαλικό διάλυμα N-οξάλ-οξέος, διάλυμα N-υδροξειδίου του νατρίου:GB/T 33594 Κούρδισμα οχήματος:Οι απαιτήσεις και οι μέθοδοι δοκιμής πρέπει να είναι σύμφωνες με την GB/T 20234.1-2015 7.21 Ελάχιστη ακτίνα κάμψης:6*ΟΔ Αντοχή σε τριβή:≥2000 φορές Ανθεκτικότητα σε χημικά:GB/T 33594 Δοκιμή αντοχής στη συντριβή:GB/T 33594 Κύκλωμα γύρω από τη δοκιμή:GB/T 33594 |

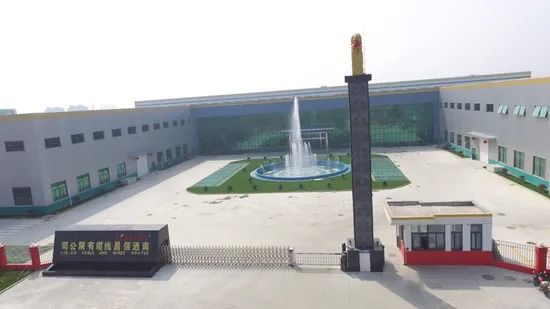

Προφίλ εταιρείας
Ιδρύθηκε το 2004 με επένδυση κεφαλαίου 9 εκατομμυρίων δολαρίων ΗΠΑ, το εργοστάσιο της έδρας μας στο Κουνσάν καλύπτει 14.980 τετραγωνικά μέτρα.
Το 2020 ιδρύσαμε την εγκατάστασή μας στη Ναντόνγκ με 100 εκατομμύρια επενδύσεις κεφαλαίου RMB που καλύπτουν 34.000 τετραγωνικά μέτρα.
Με πιστοποιητικά συστήματος ISO9001, ISO14001, IATF16949, ISO13485, όλα τα προϊόντα μας έχουν περάσει τα πιστοποιητικά ασφάλειας CCC, UL, CUL, CE, CSA, ETL.Συνεργαζόμαστε με παγκόσμιους πελάτες σε διάφορους τομείς μέσω του καθιερωμένου συστήματος πωλήσεων που βασίζεται στην αρχή της διαχείρισης ΕΛΛΗΘΕΙΑ, καινοτομία και προστασία του περιβάλλοντος.
Πρόοδος της παραγωγής
Ναυτιλία
Συχνές Ερωτήσεις
Ε: Τι μπορείτε να προμηθεύσετε;
Α: Παρασκευάζουμε καλώδια καταναλωτικών ηλεκτρονικών ειδών, καλώδια σύνδεσης, βιομηχανικά καλώδια, καλώδια ρομπότ, καλώδια φόρτισης ηλεκτρικών οχημάτων και καλώδια νέας/πράσινης ενέργειας.
Ε: Ποια πιστοποιητικά έχετε;
Α: Έχουμε πιστοποιητικά UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach, ETL.
Ε: Μπορούμε να πάρουμε δείγματα πριν παραγγείλουμε;
Α: Ναι, είμαστε πρόθυμοι να κανονίσουμε δείγματα για εσάς.
Ε: Ποιο είναι το χρόνο προετοιμασίας;
Απ: Κανονικά μπορούμε να τελειώσουμε τις παραγγελίες σας σε 2-3 εβδομάδες, και 5-6 εβδομάδες στην περίοδο αιχμής.
Ε: Πώς μπορείτε να εγγυηθείτε την ποιότητα του προϊόντος;
Α: Πάντα παρέχουμε ένα δείγμα προ-παραγωγής πριν από τη μαζική παραγωγή και διεξάγουμε τελική επιθεώρηση πριν από την αποστολή.
