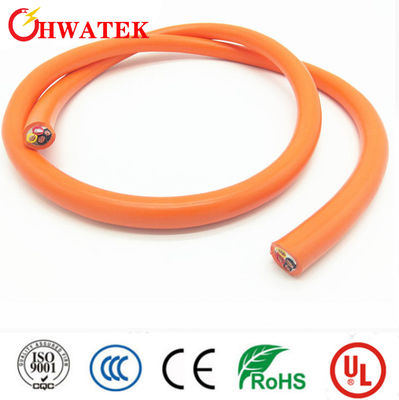

3C×10AWG+2C×18AWG 600V 105oC καλώδιο φόρτισης ηλεκτρικών οχημάτων με μόνωση TPE και γυμνό χαλκό
Basic Properties
Certification:
ISO9001, CE, CCC, RoHS
Trading Properties
Minimum Order Quantity:
50 μέτρα
Product Summary
Εύα 3c5.0mm2 και 2c*0.8mm2 Καλώδιο Προδιαγραφές προϊόντος Άρθρο Μονάδα Α: 3C × 10AWG Μονάδα Β: 2C × 18AWG Υλικό αγωγού Γυμνό χαλκό με ράμματα Μέγεθος 105/0,254±0,008 mm 65/0,127±0,008 mm Πιτς (Αναφορά) 59 χιλιοστά. 32 χιλιοστά. Υπερβολική δόση. 30,00 mm 1.18mm Υλικό μόνωσης ΤΡΕ Ελάχιστο μέσο πάχος 1...
Product Details
Επισημαίνω:
3C × 10AWG + 2C × 18AWG καλώδιο φόρτισης ηλεκτρικών οχημάτων
,Καλώδιο φόρτισης ηλεκτρικού ρεύματος 600V
,Καλώδιο φόρτισης ηλεκτρικών οχημάτων 105 oC
Conductor Material:
Χαλκός
Sheath Material:
TPE
Insulation Material:
TPE
Material Shape:
Στρογγυλό σύρμα
Conductor Size:
105/0,254 ± 0,008mm, 65/0,127 ± 0,008mm
Pitch:
59mm max., 32mm max.
O.D.:
3.00mm, 1.18mm
Insulation Thickness:
1,14mm, 0,76mm
Min. Thickness:
1,02mm, 0,68mm
Insulation O.D.:
5,40 ± 0,20mm, 2,80 ± 0,10mm
Rated Temperature:
-40 ~ +105 ° C
Rated Voltage:
600V
Bending Radius:
5xod
Flammability Test:
Iec60332-1
Transport Package:
300μ/κύλινδρος
Product Description
Εύα 3c5.0mm2 και 2c*0.8mm2 Καλώδιο
Προδιαγραφές προϊόντος
| Άρθρο | Μονάδα Α: 3C × 10AWG | Μονάδα Β: 2C × 18AWG |
|---|---|---|
| Υλικό αγωγού | Γυμνό χαλκό με ράμματα | |
| Μέγεθος | 105/0,254±0,008 mm | 65/0,127±0,008 mm |
| Πιτς (Αναφορά) | 59 χιλιοστά. | 32 χιλιοστά. |
| Υπερβολική δόση. | 30,00 mm | 1.18mm |
| Υλικό μόνωσης | ΤΡΕ | |
| Ελάχιστο μέσο πάχος | 1.14mm | 0.76mm |
| Μίν. πάχος σε κάθε σημείο | 10,02 mm | 0.68mm |
| Υπερβολική δόση. | 50,40±0,20 mm | 20,80±0,10 mm |
Πιστοποίηση
| Αριθμός πιστοποιητικού. | Τύποι προϊόντων |
| E473281 (UL) | ΕVE 3×10AWG ((5,0mm2) + 2×18AWG ((0,8mm2) 600V 105oC FT2 HWATEK |

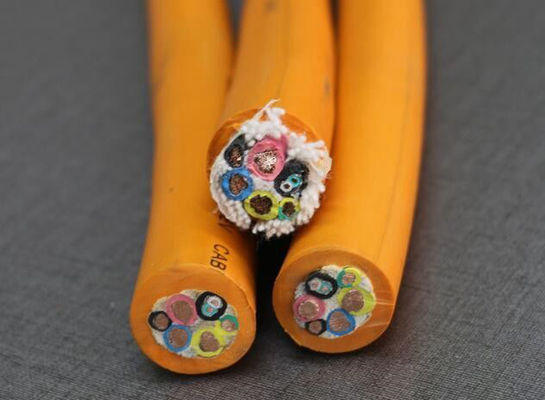

Διάγραμμα δομής
Τεχνικές λεπτομέρειες
Πρότυπο αναφοράς:IEC 62893, IEC 62893-4-1
Κατηγορία προϊόντος:Δοκιμαστική ενέργεια για την παραγωγή ηλεκτρικής ενέργειας
Κατασκευή
- Ονομαστική θερμοκρασία: -40 ~ +105°C
- Διάταξη:
- Διοδηγός: γυμνό χαλκό με νήματα
- Υλικό μόνωσης: TPE
- Υλικό κάλυψης: TPE
- Ευέλικτη κατασκευή, ανθεκτική στο κρύο, στο λάδι (11 τύπων), στο όζον, στην υγρασία, στα υπεριώδη φώτα, στην εξωτερική πίεση και στη θερμική πίεση
- Συμμόρφωση με τη δοκιμή εύφλεκτης ικανότητας IEC60332-1
- Ελάχιστη ακτίνα κάμψης 5xOD
- Εύκολη εγκατάσταση

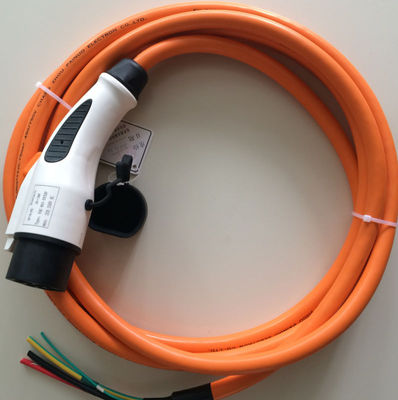

Εφαρμογές:Κατάλληλο για όλα τα είδη ηλεκτρικών οχημάτων, φορτιστές, σταθμούς ηλεκτρικής ενέργειας και σταθμούς φόρτισης.
Διαρθρωτικές παραμέτρους
- Οι λεπτομερείς διαστάσεις εξαρτώνται από τις προδιαγραφές του προϊόντος.
- Άλλες προδιαγραφές μπορούν να σχεδιάζονται και να κατασκευάζονται σύμφωνα με τις απαιτήσεις του πελάτη.
- Το χρώμα της κάλυψης είναι συνήθως μαύρο ή πορτοκαλί.
Προφίλ εταιρείας
- Ιδρύθηκε το 2004 με επένδυση 9 εκατομμυρίων δολαρίων
- Το εργοστάσιο στην Κουνσάν καλύπτει 14.980 τετραγωνικά μέτρα.
- Η εγκατάσταση της Ναντόνγκ το 2020 δημιουργήθηκε με επένδυση 100 εκατ. RMB που καλύπτει 34.000 τετραγωνικά μέτρα
- Πιστοποιητικά: ISO9001, ISO14001, IATF16949, ISO13485
- Πιστοποιητικά προϊόντων: CCC, UL, CUL, CE, CSA, ETL
- Αρχές διαχείρισης: ΕΛΛΗΘΕΙΑ, Καινοτομία, Προστασία του Περιβάλλοντος
Πιστοποιητικά
Διαδικασία παραγωγής
Ναυτιλία
Γενικές ερωτήσεις
Ε: Τι μπορείτε να προμηθεύσετε;
Α: Παρασκευάζουμε καλώδια καταναλωτικών ηλεκτρονικών ειδών, καλώδια σύνδεσης, βιομηχανικά καλώδια, καλώδια ρομπότ, καλώδια φόρτισης ηλεκτρικών οχημάτων και καλώδια νέας/πράσινης ενέργειας.
Ε: Ποια πιστοποιητικά έχετε;
Α: Έχουμε πιστοποιητικά UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach και ETL.
Ε: Μπορούμε να πάρουμε δείγματα πριν παραγγείλουμε;
Α: Ναι, είμαστε πρόθυμοι να κανονίσουμε δείγματα για εσάς.
Ε: Ποιο είναι το χρόνο προετοιμασίας;
Απ: Συνήθως 2-3 εβδομάδες, 5-6 εβδομάδες κατά την περίοδο αιχμής.
Ε: Πώς εγγυάστε την ποιότητα του προϊόντος;
Α: Προπαραγωγικά δείγματα πριν από τη μαζική παραγωγή και τελική επιθεώρηση πριν από την αποστολή.
